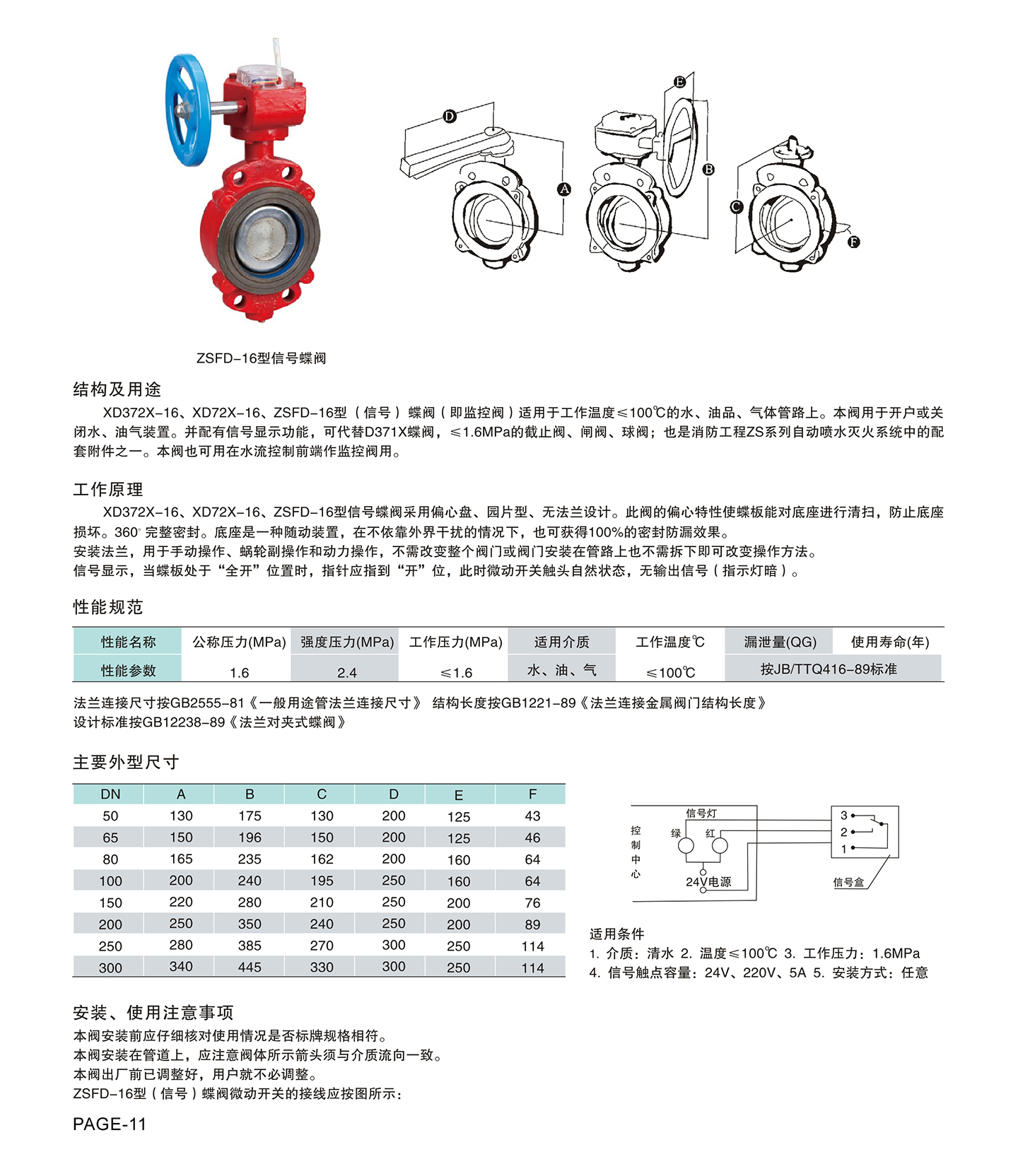

ZSFD—16信号蝶阀
结构及用途
XD372X-16、XD72X-16、ZSFD-16型 (信号)蝶阀(即监控阀)适用于工作温度≤100C的水、油品、气体管路上。
本阀用于开户或关闭水、油气装置。并配有信号显示功能，可代替D371X蝶阀，≤1.6MPa的截止阀、闸阀、球阀;也是消防工程ZS系列自动喷水灭火系统中的配套附件之一。
本阀也可用在水流控制前端作监控阀用。工作原理
XD372X- 16、XD72X-16、 ZSFD-16型信号蝶阀采用偏心盘、园片型、无法兰设计。
此阀的偏心特性使蝶板能对底座进行清扫，防止底座损坏。360* 完整密封。底座是一种随动装置，在不依靠外界干扰的情况下，也可获得100%的密封防漏效果。
安装法兰，用于手动操作、蜗轮副操作和动力操作，不需改变整个阀门或阀门安装在管路上也不需拆下即可改变操作方法。
信号显示，当蝶板处于“全开”位置时，指针应指到“开”位，此时微动开关触头自然状态，无输出信号(指示灯暗)。
